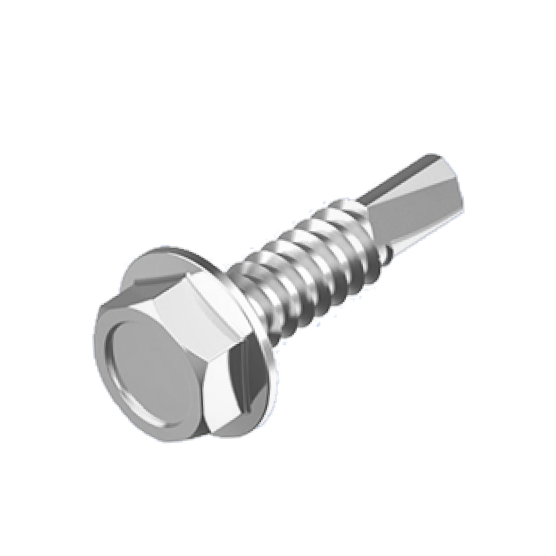

Саморез (шуруп) с шестигранной головкой и буром на конце DIN 7504
DIN 7504 K — саморез (шуруп) JP76 с шестигранной головкой по металлу и буром на конце. Под головкой самореза — пресс-шайба. Используется в строительстве, машиностроении, производстве металлоконструкций и прочих промышленных отраслях. Саморезы с буром DIN 7504 K (болты) JP76 позволяют закреплять различные материалы к металлу толщиной до 4 мм без предварительного сверления.
Подходит для стальных листов и пластин. Может вкручиваться без предварительного сверления отверстий. Шурупы с буром по металлу DIN 7504 К производится из углеродистой стали, нержавеющей стали А2 и А4.
Материалы:
- Сталь закалённая
- Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование
Резьба согласно DIN 7970, ISO 1478.
Ниже приведены основные размеры и характеристики шурупов саморезов DIN 7504 K.
Размеры саморезов DIN 7504 K (болтов) JP76 в мм
d | St 2.9 | St 3.5 | St 3.9 | St 4.2 | St 4.8 | St 5.5 | St 6.3 |
---|---|---|---|---|---|---|---|
f | 0.7 - 1.9 | 0.7 - 2.25 | 0.7 - 2.4 | 1.75 - 3.0 | 1.75 - 4.4 | 1.75 - 5.25 | 2.0 - 6.0 |
dp | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
dc | 6.3 | 8.3 | 8.3 | 8.8 | 10.5 | 11.0 | 13.5 |
k | 2.8 | 3.4 | 3.4 | 4.1 | 4.3 | 5.4 | 5.9 |
s | 4 | 5.5 | 5.5 | 7 | 8 | 8 | 10 |
Обозначения:
d - диаметр резьбы
f - толщина скрепляемых материалов
dp - диаметр сверла самореза, макс.
dс - диаметр буртика, макс.
k - высота головки, макс.
s - размер шестигранной головки под ключ
Аналог DIN 7504:
ISO 15480 - саморезы с шестигранной головкой с буртиком
